Demirdöküm Atromix Kombi Oda Termostatı Bağlanması

Demirdöküm Atromix Kombi Oda Termostatı Bağlanması

Demirdöküm Atromix kombinize oda termostatı bağlama işleminin nasıl yapıldığını makalemizde sizlere paylaşıyoruz.

Demirdöküm Atromix Kombi Oda Termostatı Bağlanması Demirdöküm Atromix kombinizin servis kapağını açıyoruz. Servis kapağı altında bulunan Anakart ve elektronik kartın olduğu plastik kutuyu açıyoruz. Anakarta ulaştık. Oda termostatından gelen COM ve NO uclarını anakart üzerinde RT yazan kırmızı köprü kablosunu çıkarıp oda termostatından gelen kabloyu buraya bağlayarak işlemi tamamlıyoruz. Ardından servis kapağını yerine takıp oda termostatı ile kombinizi kumanda edebilirsiniz.

Servis kapağını açtıktan sonra Anakerta ulaşmak için plastik kutuyu açınız.

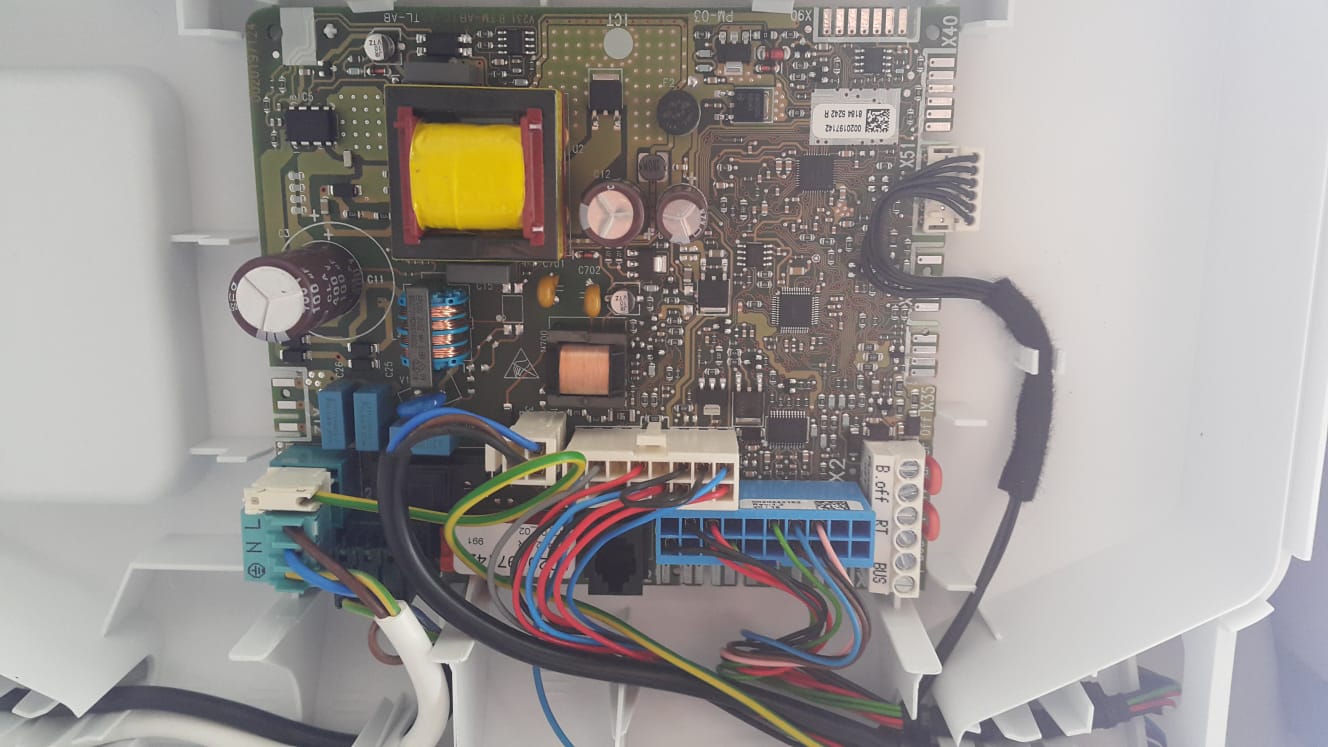

Anakart Üzerinde Köprü bulunan soket. Anakartın sağ tarafında bulunuyor.
RT yazan köprü yerine oda termostatı kabloları bağlanır.

Yukarıdaki resimde RT 24 V yazan beyaz kabloların bağlı  olduğu klemense oda termostatından gelen kontak uçları bağlanmalıdır.

Oda termostat bağlantısında eletrik bağlantısını kesiniz.

Hasan Ali

Web Tasarımı , SEO , SEM Hizmetleri... Özel bir firmada teknisyen olarak çalışmaktayım. Boş vakitlerimde web tasarım, SEO alanlarında kendimi geliştiriyor ve bir çok projeye ortak oluyorum. Aynı zamanda şuanda bulunduğunuz blog sayfasında makaleler yayınlayarak sizlere bilgiler paylaşıyorum.

BU YAZIMIZI OKUDUNUZ MU?

Vaillant VRT 35 Oda Termostatı Bağlantısı

Vaillant VRT 35 Kablolu oda termostatını kombinize bağlamanız için kombinizin oda termostatı bağlantısından gelen 2 …

35 YORUMLAR

  1. Merhaba. Kontrol panelindeki Oda termostat bağlantısı yaptığınız klemensin yanında “B. Off” nedir ? nasıl kullanılır? Bu kombiyi Yerden ısıtma için kullanacağım.

    • Burner of klemensini kullanmayın. Yerden ısıtma için yetkili servisten destek isteyin. Parametre ayarları ile yerden ısıtma ayarları yapılmaktadır.

  2. Yusuf Yildirim

    Hasan bey merhaba .

    Manüel termostat bagladım resimdeki gibi .Kombide bar düşük uyarısı vermeye başladı su bastım tekrar aynı hatayı verdi .eskisi gibi kısadevre yptım düzeldi.Ne ilgisi var cözemedim

  3. Merhaba. demirdöküm atromix kombili eve kiracı olarak girdik. malum havalar soğudu kaloriferleri çalıştıralım dedik. kombi devreye girmedi. ama sıcak su var. kart kısmını açınca sadece burner off yazan klemenslerde kırmızı jumper olduğunu gördüm. diğer jumper ise kombinin içinde kenarıya bırakılmış. makalenizden anladığım ikinci kırmızı jumper RT yazan kısma takılacak. bir de kablosuz arçelik dgk 10 kablosuz oda termostatı bağlamak istiyorum. com ve no yazan kablolar Rt klemenslerine, bağlanacak ise diğer iki elektrik alma kablosu BUS klemenslerine mi bağlanacak yoksa dışarıdan kablo ile elektrik mi çekeceğim. sizden yardımcı olmanızı rica ediyorum.

  4. Rıdvan Çiçek

    Merhaba atromix kombim var ht500 kablosuz oda termostatı bağlantısı yaptım fakat parametre ayarı gerekli sanırım kombide termostat simgesi çıkmadı kombiyle termostatı eşleştiremedim yardımcı olurmusunuz

  5. HASAN BEY MERHABALAR ODA TERMOSTATINI IPTAL ETMEK İSTİYORUM NE SEKİLDE İŞLEM YAPACAGIM

  6. Birde hasan bey bu atromix kombiler gürültülü mü çalışıyor. Yoksa benim kombidemi sıkıntı var.

  7. Merhaba bendede manuel termostat var atromix kombi satın aldım kombiye bağlayacağım gösterdiğiniz gibi. Artı eksi varmı yoksa istediğim kabloyu istrdiğim yere bağlayabilirmiyim.Peki sonra hangi ayarda oda termostatı devreye girer Kombide .

  8. Selamün aleyküm hasan bey manuel oda termostatı var elimde montajını yaptım bağlantı yapmadım atromix modeli kombim 2 sorum olacak 1. Kablo bağlatınsında yerler farkedermi ters bağlantı olurmu. 2. Manuel oda termostatıda işe yararmı ev yeni

  9. Merhaba Hasan hocam, atromix kombiye Demirdöküm RF 6001 kablosuz oda termostatı bağlamak istiyorum 24v besleme uçlarınıda bağlamam lazım bus klemensi bunun için mi? bu kombi ile uyumlu mu bendeki termostat?

  10. Hasan hocam exacontrol 7 r tüm bağlantıları yaptım. Kombi nitromix.sinyal alıyor yeşil o anda yanıp sönüyor ama kombide hiç bir tepki yok

  11. Ramazan emirdağlı

    Remosense th 920d rf kablosuz oda termostadı var bende bunu dediğiniz gibi bağlıyorum ama kombiyi çalıştırmıyor yani ateşleme yapmıyor sebebi ne olabilir acaba

  12. Sezer kahrıman

    Modülasyonlu termostat bağlantı şeması nasıl hocam ?

  13. İyi günler. Bilgi için çok sağolun ben cosa kablosuz termostat kullanacağım. Anladığım kadarıyla kabloları rt yazan yere takacağım. Peki ürünün elektrik bağlantısını nereye yapmamı tavsiye edersiniz. Kombini olduğu yerde priz yok. Elektriği en iyi nerden alabilirim. Sigorta bir seçenek ama kombi içinde görünümü bozmayacak şekilde nasıl olur?

    • Oda termostatı kablosunu RT yazan yerlere bağlayacaksınız. Kulanacağınız alını 220 Volt ise sigortadan eletrik bağlantısı alabilirsiniz. Görüntü için bir tavsiyem yok.

  14. Bu konulara oldeukca yabancıyım bana kablosuz oda termostatı önerir misiniz?

  15. İki resimde 4 clamens boş iken 3. resimde 4 klamenste dolu iki beyaz mavi ve kahverengi ikisi modemden gelen peki alttakı mavi ve kahverengi kablolar nedir.

  16. Merhabalar Hasan Ali hocam keşke bağlanmış şeklini yayınlasaydınız. Bende de atromix kombi var kablosuz bağlıyacağım kafam karıştı bununla, atromix ile ilgili tek ve en yakın paylaşım bu sayfa var ama bence çok yeterli değil.Bağlanmış şeklini lütfen yayınlarmısınız ?

    iyi çalışmalar.

  17. merhaba peki atromix kombide servis parametre işlemi yapmak zorundamıyız? ben general ht 150 kablosuz bağlamak istiyorum. kablosuz aktarıcı üzerinde com ve no girişlerini, kombi üzerinde rt de sağ sol farketmeden takabilir miyim? teşekkürler

    • Parametre yapmanıza gerek yok. Com ve No uclarını rt uclarına bağlayarak kullanabilirsiniz.

    • Atromik Demirdöküm kombiye ECA 100vat oda kablosuztermostadi bağlayacam bağlantıyı ikinci köprüyü sokup sökülen kopruyemi baglayacam RT 24 volta bağlantı varmı tşk.ler
